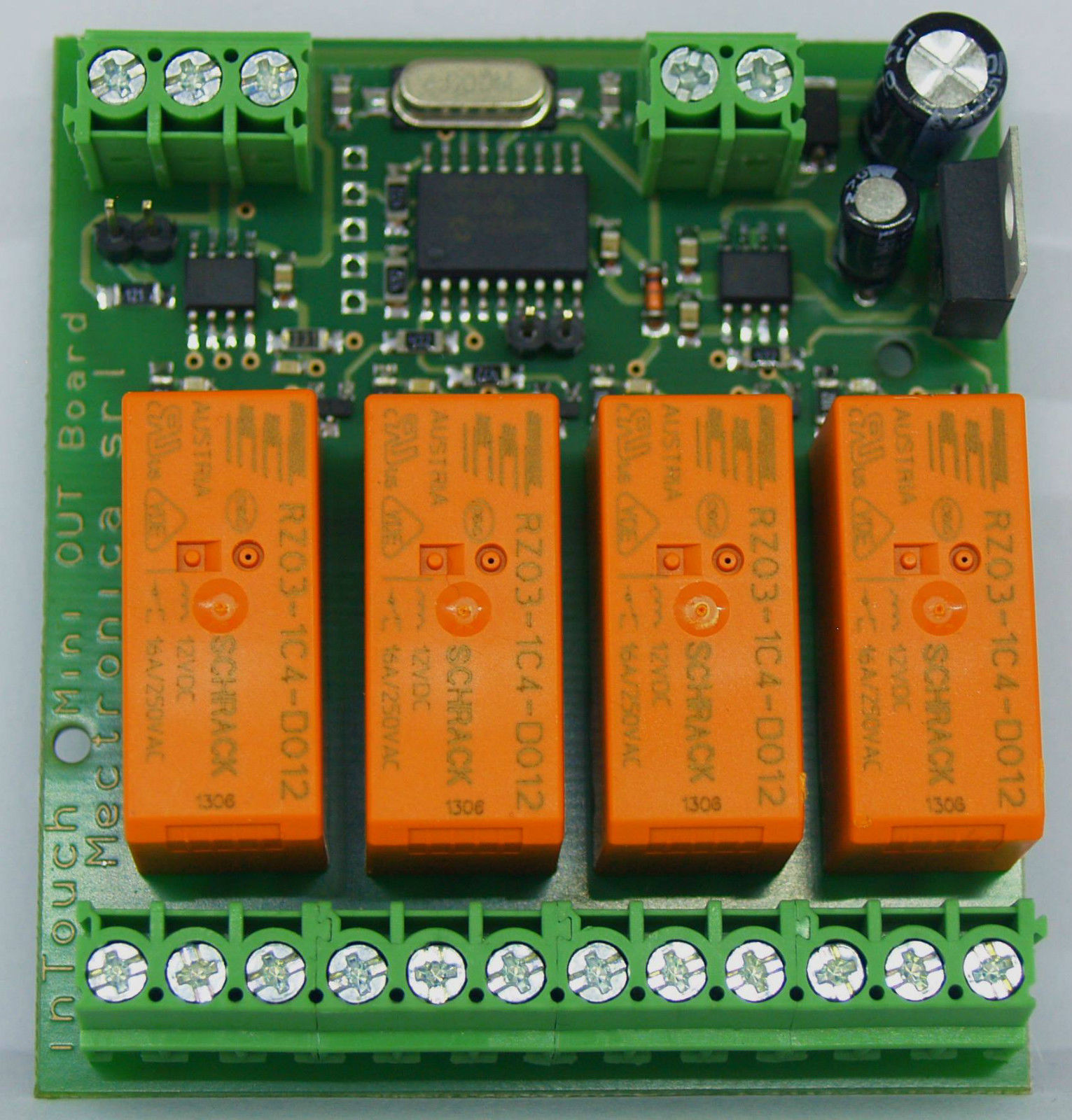

MB bus Mini OUT Device

Il dispositivo MB Mini OUT Device è un dispositivo elettronico che permette di controllare tramite un sistema PC o Embedded fino a 4 carichi elettrici per ogni dispositivo tramite relè 230V 16A. Il dispositivo è progettato per essere installato in una rete RS485 permettendo l’installazione del dispositivo insieme ad altri 30  dispositivi della stessa famiglia MB, potendo creare un potente sistema di automazione domestica o industriale.

Il dispositivo oltre alle funzionalità di scrittura e lettura dello stato delle uscite dispone di una funzione ausiliaria timer che permette tramite un solo comando di scrittura attivare uscite ad attivazione impulsiva (monostabile) INDIPENDENTI con tempistiche diverse. In pratica è possibile gestire l’attivazione di un contatto per porte automatiche o serrature elettriche senza dover preoccuparsi di gestire i tempi di attivazione del relè in quanto il dispositivo si occupa autonomamente di attivare indipendentemente le uscite secondo il tempo impostato per ogni uscita da 0,5 a 128 secondi circa. Le uscite possono essere impostate liberamente in modalità monostabile o bistabile. Il dispositivo inoltre memorizza in memoria ogni stato di uscita bistabile, consentendo di mantenere l’attivazione dell’uscita anche in caso di interruzione e ripristino dell’alimentazione. Ogni uscita ha un led di indicazione stato che indica se il relè è eccitato o a riposo.

SPECIFICHE TECNICHE

  • Alimentazione da 12 a 20VDC
  • Assorbimento MAX 130mA
  • MB bus compatibile (fino a 32 dispositivi sullo stesso bus)
  • 2 o 4 uscite relè contatti NA NC C fino a 230V 16A
  • Timer uscite indipendenti per attivazione opzionale monostabile da 0,5 a 128 secondi
  • Indirizzamento dispositivo modificabile
  • Terminazione linea inclusa
  • Led attivazione relè
  • Led stato attività dispositivo
  • Memorizzazione stato uscite per ripristino dopo blackout
  • Supporto barra DIN opzionale a richiesta
