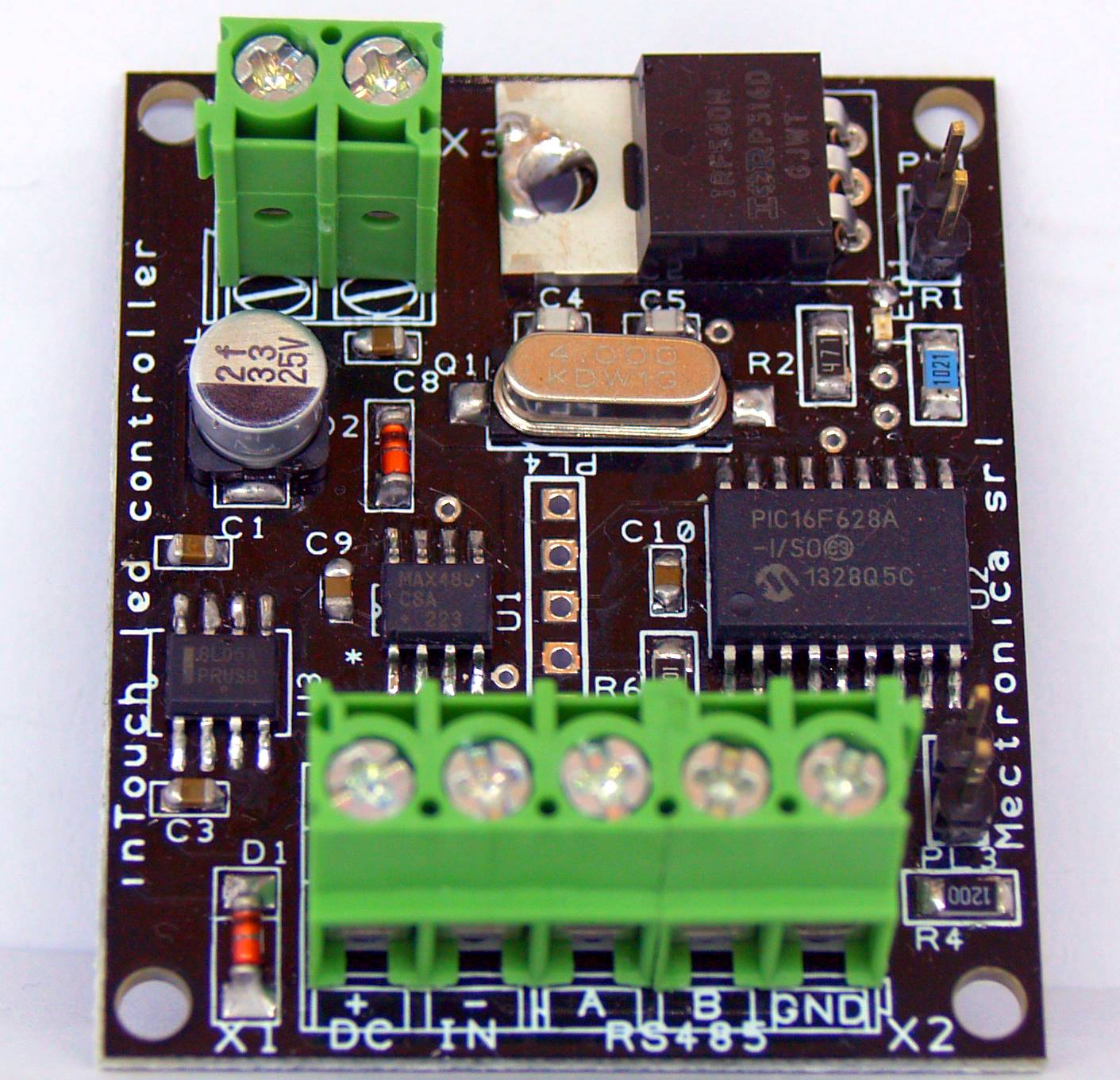

MB bus LED controller - output analogico PWM 4A

Il dispositivo MB LED Controller è un dispositivo elettronico che permette di controllare tramite un sistema PC o Embedded l'attivazione e il grado di luminosità di luci a led o faretti o il calore generato da riscaldatori a resistenza alimentati da 8V fino a 20V DC con assorbimenti fino a 4 Ampere tramite tecnologia PWM (Pulse With Modulation). Ideale anche per controllo velocità ad alta efficienza di motori DC a bassa tensione con fino a 2 Ampere di assorbimento.

Il dispositivo è progettato per essere installato in una rete RS485 permettendo l’installazione del dispositivo insieme ad altri 30 dispositivi della stessa famiglia MB, potendo creare un potente sistema di automazione domestica o industriale. Per vedere gli altri prodotti MB compatibili e quindi installabili senza problemi nello stesso bus visitate il sito www.mectronica.it

Il dispositivo oltre alle funzionalità di scrittura e lettura dello del grado di luminosità impostato dispone di funzioni per la ricezione di comandi variazione luminosità in broadcast con gruppi personalizzati (fino a 16), memorizzazione opzionale ultimo comando con auto ripristino in caso di blackout e doppia velocità di variazione luminosità: immediata o graduale.

La tecnologia PWM consente un controllo preciso della luminosità con 256 livelli (da 0 completamente spento a 255 completamente acceso) senza creare le dissipazioni che un dispositivo lineare provocherebbe, è quindi l'ideale per l'utilizzo con apparati ad alta efficienza luminosa come i LED. Data la particolare tecnologia PWM il dispositivo può funzionare con dispositivi fino a 4 Ampere di assorbimento senza produrre eccessivo calore tanto da non richiedere alcun dissipatore.

Il dispositivo per il controllo della luminosità si avvale di una soluzione Mosfet ad alta potenza con controllo PWM negativo, il dispositivo si autoalimenta tramite l'alimentazione della luce LED semplificando il cablaggio necessario.

Le ridotte dimensioni (appena 42x48 mm) lo rendono ideale per la gestione dell'illuminazione di ambienti esterni e interni con la massima sicurezza e la semplicità di cablaggio e isolamento di dispositivi a bassissime tensioni. Il dispositivo è installabile direttamente incassato a miro o tramite scatole da impiantistica plastiche (stagne se l'installazione è in esterno).

Ideale per il controllo di strisce di led, lampade a led, faretti led, faretti e in generale tutti i tipi di luce a led operanti da 8V a 20V DC e assorbimento massimo 4A. Per il controllo di più lampade è possibile utilizzare assieme i dispositivi LED Controller creando un sistema di gestione luminosa avanzato con controllo centralizzato tramite PC o sistemi Embedded.

Puoi utilizzare questo dispositivo con alcuni accessori opzionali per poter controllare la potenza di carichi 230V come lampade e motori direttamente da sistemi elettronici o addirittura tramite sistemi embedded o PC tramite un sistema di domotica su BUS RS485. Link per acquisto e informazioni EBAY | MECTRONICA STORE



SPECIFICHE TECNICHE

  • Alimentazione da 8 a 20VDC direttamente da alimentazione LED o faretto
  • Alimentazione lampada diretta senza cadute di tensione
  • Assorbimento MAX dispositivo a vuoto 10mA
  • Corrente in uscita per carico lampada massimo 4A
  • MB bus compatibile (fino a 32 dispositivi sullo stesso bus)
  • Controllo luminosità tramite PWM
  • Doppia velocità di variazione: immediata o graduale gestita automaticamente
  • Supporto comandi di broadcast in gruppo (fino a 16)
  • Controllo ad alta efficienza e precisione con 256 livelli (da 0 spento a 255 completamente acceso)
  • Ripristino opzionale automatico luminosità dopo blackout
  • Indirizzamento dispositivo modificabile
  • Ideale anche per controllo velocità ad alta efficienza  per motori DC fino a 2A
  • Ideale anche per controllo calore generato da riscaldatori resistivi fino a 4A
  • Terminazione linea inclusa
  • Led stato attività dispositivo
  • Memorizzazione stato luminosità per ripristino dopo blackout
  • Temperatura operativa da 0°C a +70°C
  • Fori di fissaggio laterale
  • Dimensione 42x48x20, peso 20g
