  • Benvenuto nel sito di Mectronica srl, la nostra azienda produce e commercializza migliaia di apparati elettronici inerenti domotica, fotovoltaico, antifurto, allarmi, videosorveglianza, sicurezza e telecontrolli. Puoi venire direttamente nel nostro negozio a Bentivoglio per acquistare i prodotti al dettaglio o all'ingrosso.

    Per trovarci nel nostro negozio a Bentivoglio clicca qui

    Per acquistare i prodotti online vai su store.mectronica.it

    Inoltre Mectronica srl è in grado di progettare su richiesta apparati elettronici specifici, particolari meccanici e realizza soluzioni software per la domotica ed i telecontrolli.

    In particolare:

    • Progettazione sistemi domotica opensource
    • Sistemi di monitoraggio energetico IoT
    • Sistemi embedded basati su Arduino e Raspberry PI e simili
    • Progettazione, Hosting e Gestione di applicativi Node-RED e IoT
  •  La nostra azienda progetta e commercializza sistemi domotici per automatizzare case, uffici e altri ambienti. Grazie alle odierne tecnologie che hanno ridotto i costi e le dimensioni dei dispositivi elettronici siamo in grado di offrire le più disparte funzioni con costi molto convenienti.

    In particolare un sistema per la domotica permette di gestire alcune delle funzioni principali necessarie in un ambiente abitato:

    • Gestione energetica rivolta al risparmio energetico e all'aumento dell'efficienza dell'ambiente
    • Gestione della sicurezza attraverso dispositivi come sensori, telecamere etc.
    • Gestione remota dell'ambiente attraverso i mezzi di comunicazione più disparati come internet, telefonia mobile etc.
    • Attività automatizzate
    • Aggregazione di tutti i dispositivi elettrici ed elettronici per semplificarne l'uso e la gestione.

    Guarda l'intervista del nostro amministratore Marco Massari su Business24 TV o leggi  La nostra intervista su Instapro.it




    I NOSTRI PRODOTTI DI DOMOTICA

    Sistema di domotica MyVirtuoso Home

    MyVirtuoso

    Cos'è MyVirtuoso Home?

    MyVirtuoso Home ti permetterà di vivere la tua casa in una nuova dimensione fatta di comfort con soluzioni innovative impensabili fino ad ora; in pochi semplici gesti ti prenderai cura di te e della tua famiglia scegliendo il tuo stile di vita.

    La soluzione wireless per la Smart Home del futuro

     MyVirtuoso Home è il sistema di domotica senza fili ideato per tenere sotto controllo i consumi, regolare la temperatura in ogni ambiente, gestire le luci e l’automazione dei dispositivi a motore, monitorare la sicurezza della propria abitazione via smartphone o tablet, e molto altro ancora.

    motivi

    Scopri MyVirtuoso oppure Scarica la brochure





     AirPatrol - controller climatizzatore e pompa di calore con APP smartphone

    FOTO A 2

    FOTO A 3

    Un controller di climatizzatore d'aria intelligente che aiuta a ridurre l'utilizzo dell'energia, risparmiare denaro e a controllarlo da qualsiasi luogo via SmartPhone o IFTTT.

    • Compatibile con la maggior parte di climatizzatori e pome di calore (tutte le maggiori marche)
    • Nessun intervento elettrico, si interfaccia come fosse il telecomando infrarossi
    • Collegamento via WiFi con controllo remoto via internet gratuito (nessuna configurazione di router richiesta)
    • APP inclusa in Italiano per il controllo di tutti i parametri del climatizzatore (temperatura, velocità ventole, modo di funzionamento)
    • Timer di accensione e spegnimento gestibile anche da remoto
    • Verifica della temperatura e umidità della stanza da remoto
    • Possibilità di gestire più unità per ogni climatizzatore in stanza con una sola APP
    • Facile da installare e gestire
    • Compatibile con il servizio cloud IFTTT per creare delle regole di automazione
    • L'utilizzo di una pompa di calore intelligente e di un controller per climatizzatore può ridurre il consumo energetico fino al 25%. Ciò significa che AirPatrol può pagare per se stesso in 18 mesi.

    Non solo ti fa risparmiare denaro, rende la vita più comoda. Utilizza l'applicazione smartphone AirPatrol per controllare il tuo climatizzatore d'aria da qualsiasi luogo.

    shopping icon

    ACQUISTA SU MECTRONICA STORE




    EmonMCEE - dispositivi di monitoraggio consumo e produzioni elettriche

    FOTO B 2

    FOTO B 3

    Controlla ogni momento e ovunque sei il consumo della tua abitazione, la produzione del tuo impianto fotovoltaico e il relativo bilancio. Con questo KIT potrai immediatamente essere consapevole dei consumi della tua casa e i momenti di produzione maggiore per valutare le migliori strategie per risparmiare energia preziosa per l’ambiente e le tue tasche.

    shopping icon

    ACQUISTA SU MECTRONICA STORE




    SVILUPPO SOLUZIONI DI DOMOTICA OPENSOURCE

    Grazie alle più recenti tecnologie open-source Mectronica srl può realizzare soluzioni personalizzate sulla domotica e il monitoraggio usanto in particolare tecnologie come Node-RED e Emoncms. Con tali strumenti si possono monitorare sistemi 24/24h di vario genere e far interagire più sistemi tra loro.



    EMONCMS

    emoncms

    Emoncms è un innovativo applicativo WEB per la registrazione e l'elaborazione temporale di qualsasi grandezza sia essa una temperatura o una potenza. Grazie a questo applicativo è possibile monitorare ed ottenere dati statistici di qualsiasi sistema.

    Ideale in particolare per:

    • Monitoraggio impianti fotovoltaici
    • Monitoraggio impianti domestici
    • Datalogging di grandezze
    • Controllo remoto di postazioni di produzione
    • Controllo efficienza di sistemi ed edifici

    In esclusiva per i nostri clienti vi è l’utilizzo GRATUITO e senza limiti di tempo della piattaforma cloud

    https://www.emoncms.eu/

    emoncms emoncms my solar emoncms emoncms kwh emoncms pipeline






    NODE-RED

    nodered logo

    Node-RED è un sistema grafico di interconnessione tra sistemi e permette di far interagire tra di loro vari applicativi come email, emoncms, sistemi elettronci, i/o, interfacce di comunicazione semplicemente collegando i vari sistemi con il mouse. Il sistema di funzionamento a moduli inoltre consente una estrema flessibilità.

    Ideale in particolare per:

    • Creare automazioni domotiche
    • Inviare avvisi via email o altri sistemi con allarmi personalizzabili
    • Interconnessione di sistemi di diversa natura
    • Controlli su carichi elettrici
    nodered



    Offriamo anche hosting dedicato di elevata qualità per gli applicativi Emoncms e Node-RED, evitandoti così di dover gestire hardware/software ed usufruire solo dei vantaggi della teconolgia, senza pensieri.

    Vuoi realizzare un sistema per la domotica? Contattaci per avere informazioni sui nostri servizi!

    garden mbbus



  • In esclusiva per i nostri clienti vi è l’utilizzo GRATUITO e senza limiti di tempo della piattaforma cloud

    https://www.emoncms.eu/

    Controlla ogni momento e ovunque sei il consumo della tua abitazione o la produzione del tuo impianto fotovoltaico e il relativo bilancio. Con questo KIT potrai immediatamente essere consapevole dei consumi della tua casa e i momenti di produzione maggiore per valutare le migliori strategie per risparmiare energia preziosa per l’ambiente e le tue tasche.



  • Il dispositivo RADIOCOMANDO USB (maggiori informazioni) permette di realizzare con estrema economicità e velocità sofisticati sistemi di domotica, telecontrolli e di automazione domestica grazie all'uso di tecnologie wireless altamente standard e apparati di facile reperibilità.

    Di seguito verranno illustrati i prodotti, le metodologie e le tipologie di impianto con l'obbiettivo di automatizzare e controllare gli apparati elettrici ed elettronici di ambienti quali case, uffici o luoghi remoti non presidiati.

    Il sistema è costituito da:

    • Dispositivo di controllo con RADIOCOMANDO USB

    • Prese Radiocomandate Avidsen e compatibili per il controllo di apparati su presa elettrica

    • Radiocomandi standard MM532000, Motorola, HT12, SC2262 per il controllo di apparati elettrici ed elettronici di ogni tipo

    • Dispositivo di comando quale il telecomando standard o applicazioni avanzate tramite PC, smartphone, tablet con integrazione di applicativi WEB, NFC e APP

    L'utilizzo di apparati radio standard consente sia il controllo degli apparati da parte del sistema elettronico ed informatico, sia il controllo tramite i telecomandi e gli apparati di comando manuali in dotazione; consentendo una integrazione trasparente e non invasiva.



  • Esclusivo KIT per imparare la domotica open source basato su Raspberry PI, adatto per sperimentare lo sviluppo di soluzione di automazione su una piattaforma open source preinstallata con applicativi Node-RED, Emoncms, OpenHAB, Mosquitto tramite una speciale versione Mectronica della distribuzione EmonPI.

    Incluso nel KIT:

    • Set Raspberry PI RASPKITV6 con Scheda Raspberry PI 3, Alimentatore, Case, Cavo HDMI e microSD
    • Sistema operativo domotico precaricato in microSD con immagine EmonPI personalizzata Mectronica
    • Applicativi software e guide disponibili in download

    CARATTERISTICHE

    • Espandibile in ogni momento con altri dispositivi o accessori
    • Completamente open source
    • Include gli applicativi Emoncms, Node-RED, OpenHAB, Mosquitto oltre che ad un Webserver completo di PHP, MySQL e Apache
    • Gestibile da Smartphone e Tablet grazie alla nostra integrazione di MQTT

    COSA PUOI FARE

    • Registrare le variazioni temporali di tutti i parametri grazie a Emoncms (info https://emoncms.org/ ) e ai suoi numerosi metodi di visualizzazione grafica via WEB e alla sua APP per Android e iOS.
    • Collegare fra loro i segnali del sistema per creare regole domotiche interfacciabili anche con sistemi esterni di altre marche tramite l’applicativo Node-RED (info https://nodered.org/ ), gestibile completamente via WEB. Puoi ad esempio comunicare con termostati WiFi, stazioni meteo, dispositivi IOT e il servizio IFTTT (info https://ifttt.com/discover) per creare regole domotiche compatibili con i sistemi domotici di elettrodomestici e dispositivi delle migliori marche.
    • Gestire la domotica in maniera user friendly da tablet e smartphone e WEB tramite OpenHAB (info https://www.openhab.org/ )
    • Comunicare con App per Smartphone e tablet, dispositivi IoT e sistemi esterni grazie al protocollo MQTT e al server Mosquitto (info https://mosquitto.org/ ). Puoi ad esempio crearti grazie alla nostra guida la tua APP personalizzata del tuo sistema in maniera semplicissima con dei drag’n’drop.
    • Gestire applicativi web tramite la consolidata coppia LAMP: Linux Apache MySQL e PHP
    • Sviluppare e integrare il sistema grazie alla sua filosofia Open Source, possiamo anche realizzare noi direttamente il sistema adatto alle tue esigenze. Per informazioni puoi contattarci.


  • Esclusivo KIT per imparare la domotica open source basato su Raspberry PI e dispositivi RS485 MB BUS, adatti per sperimentare su un sistema professionale e industriale lo sviluppo di soluzione di automazione su una piattaforma open source preinstallata con applicativi Node-RED, Emoncms, OpenHAB, Mosquitto tramite una speciale versione Mectronica della distribuzione EmonPI.

    Incluso nel KIT:

    •          Set Raspberry PI RASPKITV6 con Scheda Raspberry PI 3, Alimentatore, Case, Cavo HDMI e microSD
    •          Scheda MB BUS Mini OUT Device con 4 contatti Relè NA e NC 250V 16A MAX per controllare 4 carichi elettrici
    •          Scheda MB BUS Mini IN Device con 4 ingressi digitali optoisolati con ingresso 5-24V DC o AC per monitorare l’attivazione di 4 dispositivi elettrici o contatti
    •          Scheda MB BUS TH Sensor con sensore digitale di temperatura e umidità
    •          Convertitore USB – RS485
    •          Cavo di collegamento twistato
    •          Connettore DC per cavo
    •          Alimentatore a spina per MB BUS
    •          Sistema operativo domotico precaricato in microSD con immagine EmonPI personalizzata Mectronica
    •          Applicativi software e guide disponibili in download

    CARATTERISTICHE

    •          Espandibile in ogni momento con altri dispositivi MB BUS che puoi acquistare qui su EBAY | MECTRONICA STORE
    •          Completamente open source
    •          Include gli applicativi Emoncms, Node-RED, OpenHAB, Mosquitto oltre che ad un Webserver completo di PHP, MySQL e Apache
    •          Gestibile da Smartphone e Tablet grazie alla nostra integrazione di MQTT

    COSA PUOI FARE

    •          Con MB BUS (info http://mectronica.it/prodotti/13-domotica-casa-ufficio-e-industriale/sistema-mb-bus.html ) e il KIT fornito incluso nella vendita puoi monitorare lo stato di 4 Ingressi digitali 5-24V AC o DC e ricevere eventuali segnalazioni, gestire 4 carichi elettrici tramite relè  con deviatore SPDT 250V 16A e monitorare la temperatura e umidità di una stanza. Puoi espandere il sistema come vuoi con le nostre schede RS485 MB BUS che puoi acquistare qui su EBAY | MECTRONICA STORE
    •          Registrare le variazioni temporali di tutti i parametri grazie a Emoncms (info https://emoncms.org/ ) e ai suoi numerosi metodi di visualizzazione grafica via WEB e alla sua APP per Android e iOS.
    •          Collegare fra loro i segnali del nostro sistema per creare regole domotiche interfacciabili anche con sistemi esterni di altre marche tramite l’applicativo Node-RED (info https://nodered.org/ ), gestibile completamente via WEB. Puoi ad esempio comunicare con termostati WiFi, stazioni meteo, dispositivi IOT e il servizio IFTTT (info https://ifttt.com/discover) per creare regole domotiche compatibili con i sistemi domotici di elettrodomestici e dispositivi delle migliori marche.
    •          Gestire la domotica in maniera user friendly da tablet e smartphone e WEB tramite OpenHAB (info https://www.openhab.org/ )
    •          Comunicare con App per Smartphone e tablet, dispositivi IoT e sistemi esterni grazie al protocollo MQTT e al server Mosquitto (info https://mosquitto.org/ ). Puoi ad esempio crearti grazie alla nostra guida la tua APP personalizzata del tuo sistema in maniera semplicissima con dei drag’n’drop.
    •          Gestire applicativi web tramite la consolidata coppia LAMP: Linux Apache MySQL e PHP
    •          Sviluppare e integrare il sistema grazie alla sua filosofia Open Source, possiamo anche realizzare noi direttamente il sistema adatto alle tue esigenze. Per informazioni puoi contattarci.

    Immagine su quadro a solo scopo dimostrativo, il collegamento delle schede può essere eseguito a seconda della propria configurazione preferita.



  •

    Il dispositivo MB Analog IN Device è un dispositivo elettronico che permette di controllare tramite un sistema PC o Embedded una tensione analogica da 0 a 5V generata da dispositivi esterni analogici quali sensori di vario genere o controlli manuali. Per la misurazione della tensione viene utilizzato un convertitore ADC (analogico – digitale) a 10 bit che suddivide il range di tensione 0 – 5V in 1024 valori rilevabili dal dispositivo attraverso un valore numerico rappresentate la tensione da 0 a 1023.
    Il dispositivo è composto da una logica avente un connettore che altre al segnale di input analogico mette a disposizione una tensione di 5V (MAX 500mA) e una massa (GND) per poter collegare apparati di amplificazione o condizionamento del segnale direttamente sul
    dispositivo per il collegamento del dispositivo analogico prescelto.
    L’ingesso del convertitore analogico è protetto da sovratensioni, tensioni inverse e dispone di filtro antidisturbo per garantire sempre una perfetta misurazione della grandezza in misura.
    La conversione avviene istantaneamente alla richiesta del dispositivo di controllo. Altresì è possibile effettuare una conversione su più sensori con un unico comando in broadcast con il controllo di correttezza della conversione.
    Il dispositivo è progettato per essere installato in una rete RS485 permettendo l’installazione del dispositivo insieme ad altri 30 dispositivi della stessa famiglia MB, potendo creare un potente sistema di automazione domestica o industriale.

    SPECIFICHE TECNICHE



    • Alimentazione da 8 a 20VDC
    • Assorbimento standard 10mA
    • MB bus compatibile (fino a 32 dispositivi sullo stesso bus)
    • Tensione di ingresso analogico da 0 a 5 Volt DC
    • Protezione sovratensione, tensioni inverse
    • Filtro antidisturbo
    • Risoluzione conversione ADC 10 bit (1024 valori)
    • Conversione immediata a comando
    • Indirizzamento dispositivo modificabile
    • Terminazione linea inclusa
    • Led stato attività dispositivo
    • Temperatura operativa logica da 0°C a +70°C
    • Supporto barra DIN opzionale a richiesta
    • Dimensione 45x20x18mm, peso 50g





        Manuale

     inTouch Manager



     Acquista su

    Mectronica STORE

     Acquista su Ebay

  • Il dispositivo MB LED Controller è un dispositivo elettronico che permette di controllare tramite un sistema PC o Embedded l'attivazione e il grado di luminosità di luci a led o faretti o il calore generato da riscaldatori a resistenza alimentati da 8V fino a 20V DC con assorbimenti fino a 4 Ampere tramite tecnologia PWM (Pulse With Modulation). Ideale anche per controllo velocità ad alta efficienza di motori DC a bassa tensione con fino a 2 Ampere di assorbimento.

    Il dispositivo è progettato per essere installato in una rete RS485 permettendo l’installazione del dispositivo insieme ad altri 30 dispositivi della stessa famiglia MB, potendo creare un potente sistema di automazione domestica o industriale. Per vedere gli altri prodotti MB compatibili e quindi installabili senza problemi nello stesso bus visitate il sito www.mectronica.it

    Il dispositivo oltre alle funzionalità di scrittura e lettura dello del grado di luminosità impostato dispone di funzioni per la ricezione di comandi variazione luminosità in broadcast con gruppi personalizzati (fino a 16), memorizzazione opzionale ultimo comando con auto ripristino in caso di blackout e doppia velocità di variazione luminosità: immediata o graduale.

    La tecnologia PWM consente un controllo preciso della luminosità con 256 livelli (da 0 completamente spento a 255 completamente acceso) senza creare le dissipazioni che un dispositivo lineare provocherebbe, è quindi l'ideale per l'utilizzo con apparati ad alta efficienza luminosa come i LED. Data la particolare tecnologia PWM il dispositivo può funzionare con dispositivi fino a 4 Ampere di assorbimento senza produrre eccessivo calore tanto da non richiedere alcun dissipatore.

    Il dispositivo per il controllo della luminosità si avvale di una soluzione Mosfet ad alta potenza con controllo PWM negativo, il dispositivo si autoalimenta tramite l'alimentazione della luce LED semplificando il cablaggio necessario.

    Le ridotte dimensioni (appena 42x48 mm) lo rendono ideale per la gestione dell'illuminazione di ambienti esterni e interni con la massima sicurezza e la semplicità di cablaggio e isolamento di dispositivi a bassissime tensioni. Il dispositivo è installabile direttamente incassato a miro o tramite scatole da impiantistica plastiche (stagne se l'installazione è in esterno).

    Ideale per il controllo di strisce di led, lampade a led, faretti led, faretti e in generale tutti i tipi di luce a led operanti da 8V a 20V DC e assorbimento massimo 4A. Per il controllo di più lampade è possibile utilizzare assieme i dispositivi LED Controller creando un sistema di gestione luminosa avanzato con controllo centralizzato tramite PC o sistemi Embedded.

    Puoi utilizzare questo dispositivo con alcuni accessori opzionali per poter controllare la potenza di carichi 230V come lampade e motori direttamente da sistemi elettronici o addirittura tramite sistemi embedded o PC tramite un sistema di domotica su BUS RS485. Link per acquisto e informazioniEBAY |MECTRONICA STORE



    SPECIFICHE TECNICHE

    • Alimentazione da 8 a 20VDC direttamente da alimentazione LED o faretto
    • Alimentazione lampada diretta senza cadute di tensione
    • Assorbimento MAX dispositivo a vuoto 10mA
    • Corrente in uscita per carico lampada massimo 4A
    • MB bus compatibile (fino a 32 dispositivi sullo stesso bus)
    • Controllo luminosità tramite PWM
    • Doppia velocità di variazione: immediata o graduale gestita automaticamente
    • Supporto comandi di broadcast in gruppo (fino a 16)
    • Controllo ad alta efficienza e precisione con 256 livelli (da 0 spento a 255 completamente acceso)
    • Ripristino opzionale automatico luminosità dopo blackout
    • Indirizzamento dispositivo modificabile
    • Ideale anche per controllo velocità ad alta efficienza  per motori DC fino a 2A
    • Ideale anche per controllo calore generato da riscaldatori resistivi fino a 4A
    • Terminazione linea inclusa
    • Led stato attività dispositivo
    • Memorizzazione stato luminosità per ripristino dopo blackout
    • Temperatura operativa da 0°C a +70°C
    • Fori di fissaggio laterale
    • Dimensione 42x48x20, peso 20g





        Manuale

     inTouch Manager



     Acquista su

    Mectronica STORE

     Acquista su Ebay

  • Il dispositivo MB Mini IN Device è un dispositivo elettronico che permette di controllare tramite un sistema PC o Embedded 4 linee elettriche digitali da 5VDC a 24VDC per ogni dispositivo tramite foto accoppiatori che garantiscono l’isolamento galvanico tra il dispositivo e le linee da controllare. Gli ingressi sono di tipo digitale e quando la tensione su un ingesso è nulla la scheda lo considera come stato “0”, mentre se vi è una tensione da 5 a 24VDC considera l’ingresso come in stato “1”.

    Il dispositivo è progettato per essere installato in una rete RS485 permettendo l’installazione del dispositivo insieme ad altri 30 dispositivi della stessa famiglia MB, potendo creare un potente sistema di automazione domestica o industriale.

    Il dispositivo oltre alle funzionalità di lettura dello stato degli ingressi dietro richiesta del dispositivo di controllo dispone di una funzione ausiliaria denominata “Registri HL” che permette di registrare brevi variazioni dello stato degli ingressi anche se il dispositivo di controllo non interroga il dispositivo nel momento della variazione, tale funzione è molto utile nei sistemi di allarme o con durata temporale dei segnali bassi.
    Ogni ingresso ha un led di indicazione stato che indica se l’ingresso è in tensione o se non vi è tensione.

    SPECIFICHE TECNICHE

    • Alimentazione da 12 a 20VDC
    • Assorbimento MAX 10mA
    • MB bus compatibile (fino a 32 dispositivi sullo stesso bus)
    • 4 ingressi a foto accoppiatore con isolamento galvanico fino a 5000V
    • Funzione “Registri HL” per memorizzare variazione stato ingressi senza interrogazione dispositivo di controllo
    • Valore Registri HL memorizzati anche a seguito di interruzione alimentazione
    • Indirizzamento dispositivo modificabile
    • Terminazione linea inclusa
    • Led attivazione ingressi
    • Led stato attività dispositivo
    • Ingressi interrogabili dal dispositivo di controllo
    • Protezione contro inversione polarità ingressi
    • Supporto barra DIN opzionale a richiesta

        Manuale

     inTouch Manager

    Acquista su

    Mectronica STORE

     Acquista su Ebay





  • Il dispositivo MB Mini IO Device è un dispositivo elettronico che permette di controllare tramite un sistema PC o Embedded fino a 4 carichi elettrici per ogni dispositivo tramite relè 230V 16A e 4 linee elettriche digitali da 5VDC a 24VDC per ogni dispositivo tramite foto accoppiatori che garantiscono l’isolamento galvanico tra il dispositivo e le linee da controllare.

    Il dispositivo è progettato per essere installato in una rete RS485 permettendo l’installazione del dispositivo insieme ad altri 30 dispositivi della stessa famigliaMB, potendo creare un potente sistema di automazione domestica o industriale. Per vedere gli altri prodotti MB compatibili e quindi installabili senza problemi nello stesso bus visitate il sito www.mectronica.it

    Il dispositivo è costituito da un unico corpo che include la circuiteria dei due dispositivi, sempre della serie MB bus, “Mini OUT Device” e “Mini IN Device”, permettendo l'uso contemporaneo di 4 ingressi e 4 uscite con i medesimi comandi MB bus supportati dai due dispositivi separatamente.

    Il dispositivo per la parte di uscite digitali oltre alle funzionalità di scrittura e lettura dello stato delle uscite dispone di una funzione ausiliaria timer che permette tramite un solo comando di scrittura attivare uscite ad attivazione impulsiva (monostabile) INDIPENDENTI con tempistiche diverse. In pratica è possibile gestire l’attivazione di un contatto per porte automatiche o serrature elettriche senza dover preoccuparsi di gestire i tempi di attivazione del relè in quanto il dispositivo si occupa autonomamente di attivare indipendentemente le uscite secondo il tempo impostato per ogni uscita da 0,5 a 128 secondi circa. Le uscite possono essere impostate liberamente in modalità monostabile o bistabile.

    Mini IO Device consente inoltre di utilizzare unafunzionalità esclusiva “timer input” ed alternativa al timer classico per le uscite impulsiveche consente un controllo diretto indipendente delle uscite tramite pulsanti in input in modo bistabile (pressione pulsante per cambiare stato dell'uscita da acceso a spento e vice versa) o tipo timer luce scale (pressione pulsante ed attivazione uscita per n minuti) da 1 a 254 minuti circa attivabili in appositi registri del dispositivo. Con questa funzionalità è possibile garantire il funzionamento di luci ed apparati critici senza la presenza di comandi del dispositivo di controllo consentendo sempre un intervento manuale dell'attivazione del carico in uscita. Tale funzionalità è attivabile indipendentemente per ognuno dei 4 gruppi ingressi n ed uscita n senza compromettere le classiche funzionalità di lettura e scrittura del dispositivo di controllo.

    Il dispositivo memorizza in memoria ogni stato di uscita bistabile, consentendo di mantenere l’attivazione dell’uscita anche in caso di interruzione e ripristino dell’alimentazione.

    Ogni uscita ha un led di indicazione stato che indica se il relè è eccitato o a riposo.

    Il dispositivo per la parte di ingressi digitali oltre alle funzionalità di lettura dello stato degli ingressi dietro richiesta del dispositivo di controllo dispone di una funzione ausiliaria denominata “Registri HL” che permette di registrare brevi variazioni dello stato degli ingressi anche se il dispositivo di controllo non interroga il dispositivo nel momento della variazione, tale funzione è molto utile nei sistemi di allarme o con durata temporale dei segnali bassi.

    Gli ingressi possano inoltre essere usati per la funzionalità “timer input” tramite l'attivazione della funzione sul gruppo ingresso uscita in appositi registri del dispositivo.

    Ogni ingresso ha un led di indicazione stato che indica se l’ingresso è in tensione o se non vi è tensione.



    SPECIFICHE TECNICHE

    • Alimentazione da 12 a 20VDC

    • Assorbimento MAX 130mA

    • MB bus compatibile (fino a 32 dispositivi sullo stesso bus)

    • 2 o 4 uscite relè contatti NA NC C fino a 230V 16A

    • Timer uscite indipendenti per attivazione opzionale monostabile da 0,5 a 128 secondi

    • Timer input per attivazione uscite con pulsante in ingresso e metodo timer 1 – 254 secondi o bistabile

    • 4 ingressi a foto accoppiatore con isolamento galvanico fino a 5000V

    • Funzione “Registri HL” per memorizzare variazione stato ingressi senza interrogazione dispositivo di controllo

    • Valore Registri HL memorizzati anche a seguito di interruzione alimentazione

    • Led attivazione ingressi

    • Led stato attività dispositivo

    • Ingressi interrogabili dal dispositivo di controllo

    • Protezione contro inversione polarità ingressi

    • Indirizzamento dispositivo modificabile

    • Terminazione linea inclusa

    • Led attivazione relè

    • Led stato attività dispositivo

    • Memorizzazione stato uscite per ripristino dopo blackout

    • Temperatura operativa da 0°C a +70°C

    • Supporto barra DIN opzionale a richiesta

    • Dimensione 88x72x23, peso 150g

        Manuale

     inTouch Manager

    Acquista su

    Mectronica STORE

     Acquista su Ebay

  • Il dispositivo MB Mini OUT Device è un dispositivo elettronico che permette di controllare tramite un sistema PC o Embedded fino a 4 carichi elettrici per ogni dispositivo tramite relè 230V 16A. Il dispositivo è progettato per essere installato in una rete RS485 permettendo l’installazione del dispositivo insieme ad altri 30  dispositivi della stessa famigliaMB, potendo creare un potente sistema di automazione domestica o industriale.

    Il dispositivo oltre alle funzionalità di scrittura e lettura dello stato delle uscite dispone di una funzione ausiliaria timer che permette tramite un solo comando di scrittura attivare uscite ad attivazione impulsiva (monostabile) INDIPENDENTI con tempistiche diverse. In pratica è possibile gestire l’attivazione di un contatto per porte automatiche o serrature elettriche senza dover preoccuparsi di gestire i tempi di attivazione del relè in quanto il dispositivo si occupa autonomamente di attivare indipendentemente le uscite secondo il tempo impostato per ogni uscita da 0,5 a 128 secondi circa. Le uscite possono essere impostate liberamente in modalità monostabile o bistabile. Il dispositivo inoltre memorizza in memoria ogni stato di uscita bistabile, consentendo di mantenere l’attivazione dell’uscita anche in caso di interruzione e ripristino dell’alimentazione. Ogni uscita ha un led di indicazione stato che indica se il relè è eccitato o a riposo.

    SPECIFICHE TECNICHE

    • Alimentazione da 12 a 20VDC
    • Assorbimento MAX 130mA
    • MB bus compatibile (fino a 32 dispositivi sullo stesso bus)
    • 2 o 4 uscite relè contatti NA NC C fino a 230V 16A
    • Timer uscite indipendenti per attivazione opzionale monostabile da 0,5 a 128 secondi
    • Indirizzamento dispositivo modificabile
    • Terminazione linea inclusa
    • Led attivazione relè
    • Led stato attività dispositivo
    • Memorizzazione stato uscite per ripristino dopo blackout
    • Supporto barra DIN opzionale a richiesta



        Manuale

     inTouch Manager

    Acquista su

    Mectronica STORE

     Acquista su Ebay

  •

    Il dispositivo MB Temp Hum Sensor è un dispositivo elettronico che permette di controllare tramite un sistema PC o Embedded la temperatura da -40°C a +80°C di un ambiente e il valore di umidità relativa da 0 a 100% RH. Per la misurazione utilizza un sensore digitale che garantisce altra precisione della misura e una accuratezza di ± 0,5°C per la temperatura e ± 2% per l'umidità relativa .

    Il dispositivo è composto da una logica e dal sensore di temperatura - umidità: e possibile mantenere assieme entrambe le unità o mantenerle separate e collegate tramite un cavo a 3 fili (non fornito) che permette di porre il solo sensore nell’ambiente e la logica in altro luogo. In questo caso è consigliabile non superare i 10 metri di lunghezza del cavo che collega logica e sensore per evitare possibili errori da interferenze nelle letture.

    Il sensore richiede almeno 2 secondi di intervallo tra una lettura e l'altra e tale ritardo viene completamente gestito dalla scheda logica e risulta essere trasparente nella lettura. Altresì è possibile effettuare una conversione su più sensori con un unico comando in broadcast con il controllo di correttezza della conversione.

    Le caratteristiche del dispositivo lo rendono ideale a rilevare temperature e umidità in ambienti normali domestici, uffici e esterni, la cui variazione non è esageratamente repentina. In casi contrari si consiglia l'utilizzo di apparati MB BUS dedicati.

    Il dispositivo è progettato per essere installato in una rete RS485 permettendo l’installazione del dispositivo insieme ad altri 30  dispositivi della stessa famiglia MB, potendo creare un potente sistema di automazione domestica o industriale. Per vedere gli altri prodotti MB compatibili e quindi installabili senza problemi nello stesso bus visitate il sito www.mectronica.it



    SPECIFICHE TECNICHE

    • Alimentazione da 8 a 20VDC
    • Assorbimento MAX 10mA
    • MB bus compatibile (fino a 32 dispositivi sullo stesso bus)
    • Temperatura misurabile da -40°C a +80°C
    • Umidità relativa misurabile da 0%RH a 100% RH
    • Sensore di alta precisione
    • Accuratezza temperatura di ±0,5°C
    • Accuratezza umidità di ± 2% RH
    • Frequenza di misurazione massima 0,5Hz (2 secondi di intervallo gestiti dal dispositivo)
    • Indirizzamento dispositivo modificabile
    • Terminazione linea inclusa
    • Led stato attività dispositivo
    • Temperatura operativa logica da 0°C a +70°C, sensore  da -40°C a +80°C
    • Supporto barra DIN opzionale a richiesta
    • Dimensione 45x20x18mm, peso 50g

        Manuale

     inTouch Manager

     Acquista su

    Mectronica STORE

     Acquista su Ebay

  •

    Il dispositivo MB Temp Sensor è un dispositivo elettronico che permette di controllare tramite un sistema PC o Embedded la temperatura da -55°C a +125°C di un oggetto o di un ambiente. Per la misurazione utilizza un sensore digitale che garantisce altra precisione della misura e una accuratezza di ± 0,5°C da -10°C a +85°C.
    Il dispositivo è composto da una logica e dal sensore di temperatura: e possibile mantenere assieme entrambe le unità o mantenerle separate e collegate tramite un cavo a 3 fili (non fornito) che permette di porre il solo sensore sull’oggetto o nell’ambiente e la logica in altro luogo. In questo caso è consigliabile non superare i 10 metri di lunghezza del cavo che collega logica e sensore per evitare possibili errori da interferenze nelle letture.
    Il sensore richiede 750ms per effettuare una conversione di temperatura, pertanto per non interrompere altri comandi ai dispositivi del bus MB, durante questo lasso di tempo, sono stati divisi i comandi di inizio conversione e lettura finale della temperatura. Altresì è possibile effettuare una conversione su più sensori con un unico comando in broadcast con il controllo di correttezza della conversione.
    Il dispositivo è progettato per essere installato in una rete RS485 permettendo l’installazione del dispositivo insieme ad altri 30 dispositivi della stessa famiglia MB, potendo creare un potente sistema di automazione domestica o industriale.

    SPECIFICHE TECNICHE

    • Alimentazione da 8 a 20VDC
    • Assorbimento MAX 10mA
    • MB bus compatibile (fino a 32 dispositivi sullo stesso bus)
    • Temperatura misurabile da -55°C a +125°C
    • Sensore di alta precisione
    • Accuratezza di ±0,5°C da -10°C a +85°C
    • Misura temperatura in massimo 750ms
    • Indirizzamento dispositivo modificabile
    • Terminazione linea inclusa
    • Led stato attività dispositivo
    • Temperatura operativa logica da 0°C a +70°C, sensore da -55°C a +125°C
    • Supporto barra DIN opzionale a richiesta
    • Dimensione 45x20x18mm, peso 50g



        Manuale

     inTouch Manager

      Acquista su

    Mectronica STORE

     Acquista su Ebay





  •

    InTouch Manager è un programma GRATUITO per PC Windows utile per comunicare ed utilizzare in maniera semplice tutti i dispositivi MB. Grazie alle sue funzionalità il programma può essere utilizzato per la predisposizione fisica del sistema MB bus e per la predisposizione dei singoli dispositivi, nonché può essere utilizzato come gateway in grado di tradurre, similmente ai dispositivi hardware MB, i comandi pervenuti da un qualsiasi dispositivo, locale o remoto, su socket TCP in comandi diretti di lettura e scrittura per dispositivi MB bus gestendo in autonomia tutta la parte di codifica e decodifica del protocollo di linea MB bus.

    Il programma inoltre include utilità di prova e log errori e attività per predisporre nel migliore dei modi il sistema durante l’installazione.

    CARATTERISTICHE

    • Ricerca automatica dispositivi MB in BUS RS485

    • Gestione di ogni funzionalità di tutti i dispositivi MB BUS

    • Interfaccia grafica intuitiva per gestione manuale, inizializzazione sistema, programmazione indirizzi dispositivi

    • Modalità gateway per gestire dispositivi MB bus con software o hardware esterni tramite socket TCP

    • Log avanzato di errori BUS e attività eseguite

    • Utilità per implementazione fisica MB BUS

    • Compatibile con Windows XP, VISTA, 7, 8, 8.1, 10 e versioni server 2003,2008,2012.

    • Richiede NET Framework 4.0 o superiore

    SCARICALO ORA PER INZIARE AD UTILIZZARE I NOSTRI SISTEMI MB BUS PER LA DOMOTICA, L'AUTOMAZIONE E I TELECONTROLLI. PROGRAMMA GRATUITO E IN CONTINUO AGGIORNAMENTO.

    VERSIONE: 2.6.0.0

        Manuale

     inTouch Manager

  • !!! NUOVA VERSIONE !!!

    • DIMENSIONI COMPATTE

    • DESIGN MINIMALE

    • INSTALLABILE IN OGNI POSIZIONE SU TAVOLO O PARETE

    • ANTENNA INTERNA ELICOIDALE, MASSIMA POTENZA CON MINIMO INGOMBRO

    • TRASMETTITORE RADIO AUREL CON FILTRO SAW PER UNA MIGLIORE EFFICENZA DI TRASMISSIONE

    • NESSUNA ANTENNA ESTERNA

    • CONFORME ALLE NORMATIVE EUROPEE EN 300 220, EN 301 489 ED EN 60950

    • ALTA POTENZA DI EMISSIONE +10dBm (spurie -55dBm)

    Radiocomando USB per prese radiocomandare e dispositivi RF controllabile da PC. Questo dispositivo ti permette di controllare delle prese radiocomandate comuni e radiocomandi RF con codifiche a codice fisso direttamente dal proprio PC o server.
    Utilissimo per creare piccoli impianti domotici wireless a bassissimo prezzo. Il dispositivo è completo di software di esempio per Windows e di un cavetto USB per il collegamento e l'alimentazione del dispositivo. I comandi tra software e dispositivo avvengono direttamente tramite porta seriale virtuale (utile anche per usare programmi propri dedicati al comando).Il dispositivo è dotato di una trasmittente RF a bassa potenza a 433,92Mhz che permette di controllare la quasi totalità delle prese radiocomandate e radicomandi a codice fisso in commercio. Il dispositivo attualmente supporta le prese radiocomandate Avidsen, GooBay, EL-COCO, Electraline,  (presente qui nel nostro store) o simili e i radiocomandi dotati di codifiche SC2262/SC2272, PT2262/PT2272, Motorola MC14502x, HT12, UM3750, UM86409, MM53200
    Il trasmettitore Radio è costituito da un modulo ad alta efficienza avente potenza di trasmissione +10dBm con filtro SAW per aumentare l'efficienza della trasmissione. Il modulo può essere installato in ogni posizione.
    Il software a corredo gratuito permette di controllare 10 canali attraverso una interfaccia grafica o attraverso comandi su linea di comando, utile per interagire con operazioni pianificate di Windows o altri software. Inoltre è possibile acquistare a basso prezzo una versione professionale del programma con supporto fino a 100 canali, per informazioni potete contattarci.
    Inoltre per il dispositivo è previsto un continuo aggiornamento, se ad esempio hai necessità che vengano inclusi altre prese radiocomandate noi effettuiamo gratuitamente l'aggiunta nel software di esempio e nel firmware del dispositivo che può essere aggiornato direttamente dal PC a cui è collegato. Puoi liberamente programmare il dispositivo a piacimento in quanto è costituito da una piattaforma a microcontrollore. Su richiesta è possibile implementare altri protocolli RF.
    Controlla la tua casa o ufficio tramite un click sul PC o la domotica con PC o sistemi embedded (Windows, Linux, Raspberry PI) e attua politiche di risparmio energetico o controllo dei consumi a basso costo! Clicca per alcuni ESEMPI DI UTILIZZO.

    SPECIFICHE

    • Connessione USB

    • Auto alimentato direttamente tramite porta USB

    • Fino a 1023 prese radiocomandate controllabili Avidsen o 4 prese GooBay , HQ-ELCOCO, Electraline (utilizzo anche misto)

    • Codifiche SC2262/SC2272, PT2262/PT2272, Motorola MC14502x, HT12, UM3750, UM86409, MM53200

    • Installabile in ogni posizione, grazie all'antenna interna elicoidale.

    • Trasmettitore ad alta qualità AUREL con modulazione OOK a 433,92 Mhz con antenna interna elicoidale avente massima potenza di trasmissione in minimo spazio, conforme alle normative europee EN 300 220, EN 301 489 ed EN 60950. Dispone di filtro SAW per aumentare l'efficienza della trasmissione e ridurre le spurie.

    • Potenza RF E.R.P. +10dBm, potenza emissione spurie -50dBm

    • Antenna elicoidale interna.

    • Trasmissione distanza 100 metri in campo libero

    • Microcontrollore a basso consumo

    • Firmware aggiornabile direttamente da USB, possibilità di implentare ogni protocollo RF a codice fisso per il vostro radiocomando.

    • Compatibile con Windows, Linux (PC o embedded), Raspberry PI

    • Dimensioni compatte 70x120x50 mm



     Acquista su

    Mectronica STORE

     Acquista su Ebay



    Aggiornamento FIRMWARE V2.6 del 14/04/2014

    Per tutte le versioni di questo dispositivo è disponile un aggionramento firmware che permette di implementare nuove funzioni e aumentare la stabilità di funzionamento del prodotto. Tutti i modelli acquistati dalla data indicata hanno già implementato il nuovo firmware, mentre coloro che hanno acquistato il dipositivo precedentemente possono se desiderano effettuare l'aggiornarmento firmware. Nel dettaglio ecco le nuove implementazion:

    • Migliorie prestazionali e aumento stabilità
    • Supporto ad invio codice puro
    • Aggiunti modelli di prese radiocomandate HQ EL-COCO, Electraline
    • Aggiunte codifiche radio SC2262/SC2272, PT2262/PT2272, Motorola, HT12, UM3750, UM86409
    • Supporto a nuovo software di gestione radiocomando USB con supporto ai nuovi protocolli implementati
    • Aumento tempo di trasmissione

    Prima di scaricare il frimware è opportuno accertare quale revisione hardware si ha in possesso. Nel caso di errata programmazione con una revisione hardware non corrispondente alla propria il dispositivo non sarà più in grado di inviare i segnali radio. Comunque riprogrammando la revisione hardware corretta (attalmente solo due) il dispositivo tornerà ad operare correttamente. Le revisioni attualmente sono:

    • Revisione Hardware A (REV HW A) : Dispositivi senza antenna esterna (non più in commercio)
    • Revisione Hardware C (REV HW C) : Dispositivi dotati di antenna esterna (attualmente in commercio)

    Nel file del firmware sono presenti due cartelle indicanti la revisione, selezionare solo la propria revisione seguendo le indicazioni sopra ed avviare il file eseguibile che effettua la programmazione. L'opeazione è totalmente automatica e richiede che il dispositivo sia collegato e funzionante. Nel caso in cui dopo la programmazione non sia possibile comandare i dispositivi radio provare l'altra revisione hardware o contattarci per risolvere il problema che comunque è sempre reversibile senza dover accedere all'hardware o effettuare operazioni di laboratorio. Per l'operazione è necessario un PC Windows.


    SCARICA FIRMWARE

  • MANUALE |ESEMPIO DI COLLEGAMENTO CON TENDE MOTORIZZATE



    Sensore di pioggia o allagamenti in grado di attivare la propria uscita in presenza di acqua o liquidi conduttivi. Un unico circuito, mille utilizzi!

    Utilissimo in ambito domestico per rilevare perdite d'acqua da segnalare a dispositivi esterni quali allarmi o sistemi domotici. Può anche essere utilizzato come sensore di pioggia per chiudere automaticamente tapparelle, vetrate, tende o disabilitare impianti di irrigazione. E ancora, può essere utilizzato come rilevatore di umidità per piante e giardini, permettendo ad un sistema di controllo o ad un impianto di irrigazione di sapere quando la terra è secca e necessità di acqua.

    Utilizzabile anche come interruttore al tocco per attivare carichi elettrici!

    Dopo il grande successo della prima versione il nostro sensore di presenza acqua si aggiorna ed introduce nuove funzionalità, migliori prestazioni, flessibilità e maggiore compattezza.

    MIGLIORAMENTI RISPETTO PRIMA VERSIONE

    • Sensibilità acqua regolabile tramite trimmer in fase di installazione

    • Tempo ritardo disattivazione post rilevamento regolabile tramite trimmer in fase di installazione da 0 a 60 secondi circa

    • Dimensioni compatte grazie alla tecnologia di assemblaggio SMT

    CARATTERISTICHE

    • Alimentazione da 9 a 18V DC con consumo a riposo meno di 1mA (a 12V solo 12 milliWatt)

    • Utilizzabile con un alimentatore o con una batteria (da 9 a 18VDC)

    • Sensibilità regolabile tramite trimmer

    • Tempo ritardo disattivazione dopo fine rilevazione acqua regolabile da 0 a 60 secondi circa tramite trimmer

    • Uscita normalmente aperta e normalmente chiusa con relè per controllare dispositivi fino a 250V 16A

    • Piastrina per rilevazione pioggia inclusa nel prezzo, utilizzabile anche rasoterra per rilevare perdite d'acqua in casa

    • Sistema anti-corrosione piastrine/contatti metallici

    • Led di segnalazione intervento

    • Disponibile in versione con uscita a relè 230V 16A max con contatti NA (normalmente aperto) C (comune) NC (normalmente chiuso) o con uscita in tensione (0V disattivo, V alimentazione attivo) max 800mA.

    • Made in Italy

    SPECIFICHE

    • Alimentazione: da 9V a 18V corrente continua

    • Consumo: <1mA (a riposo), durante rilevazione 60mA

    • Potenza assorbita a 12V meno di 0,012 Watt (a riposo), 0,72W in attivazione (versione con relè)

    • Utilizzabile con alimentatore o con batteria

    • Temperatura operativa -40°C a +85°C

    • Sensibilità regolabile tramite trimmer

    • Tempo ritardo disattivazione dopo fine rilevazione acqua regolabile da 0 a 60 secondi circa tramite trimmer

    • Piastrine di rilevazione con isolamento galvanico dal resto del circuito

    • Distanza massima scheda logica – piastrina rilevazione meno di 1 metro con cavo non schermato

    • Uscita normalmente aperta e normalmente chiusa con relè per controllare dispositivi fino a 250V 16A (versione con relè)

    • Piastrina per rilevazione pioggia inclusa, utilizzabile anche rasoterra per rilevare perdite d'acqua in casa

    • Sistema anti-corrosione piastrine/contatti metallici tramite oscillatore ad onda quadra

    • Led di segnalazione intervento

    • Disponibile in versione con uscita a relè 230V 16A max con contatti NA (normalmente aperto) C (comune) NC (normalmente chiuso) o con uscita in tensione (0V disattivo, V alimentazione attivo) max 800mA.

    • Dimensioni scheda logica 46x49x23mm, piastrina rilevazione 25x51x18mm

    • Tecnologia CMOS a basso consumo

    • Tecnologia SMT per massime prestazioni e dimensioni ridotte

    MONTAGGIO

    • Versione con uscita a relè

    Per installare il sensore in versione uscita a relè è necessario collegare la piastrina di rilevazione o i contatti ai morsetti PROBE.

    In seguito collegare l'alimentazione da 9 a 18V DC che può essere fornita da una batteria o un alimentatore ad esempio da 12V.

    L'uscita del sensore con relè è formata da due contatti detti puliti che si comportano come un comune interruttore chiudendo o aprendo un circuito.

    In particolare collegando il contatto NA e C (normalmente aperto e comune) si avrà un contatto chiuso (carico attivo) in caso di rilevazione acqua e un contatto aperto (carico disattivo) in caso in cui il sensore sia a riposo senza rilevare acqua. Mentre collegando il contatto NC e C (normalmente chiuso e comune) si avrà un contatto chiuso (carico attivo) in caso in cui il sensore sia a riposo senza rilevare acqua e un contatto aperto (carico disattivo) in caso di rilevazione acqua.

    I contatti NA, C e NC possono anche essere usati contemporaneamente con un comune unico per attivare differenti carichi a seconda dello stato del sensore.

    Essendo contatti puliti la tensione e corrente commutata può essere da 0 a 250V in AC o DC e con corrente da 0 a 16A.

    • Versione con uscita VDC

    Per installare il sensore in versione uscita V DC è necessario collegare la piastrina di rilevazione o i contatti ai morsetti PROBE.

    In seguito collegare l'alimentazione da 9 a 18V DC che può essere fornita da una batteria o un alimentatore ad esempio da 12V.

    L'uscita del sensore è disponibile in un morsetto avente ai capi una tensione di 0V a sensore disattivato senza presenza acqua e una tensione da 9 a 18V (dipendente da quella di alimentazione) nel caso in cui il sensore sia attivo rilevando presenza di acqua.

    In particolare collegando tale morsetto a un carico DC in bassa tensione (9 - 18V) con assorbimento massimo di 800mA è possibile attivarlo solo in rilevazione di acqua. Il carico viene alimentato per tutto il tempo della rilevazione e automaticamente disalimentato quando non vi è più rilevazione di acqua.

    Tale uscita può essere utilizzata per alimentare direttamente relè esterni, sirene, segnalatori luminosi, ingressi di sistemi di automazione e domotica, led, telecontrolli e qualsiasi carico che accetti una tensione in DC.

    • REGOLAZIONE SENSIBILITÀ

    La sensibilità può essere regolata tramite l'apposito trimmer consentendo di rendere il sensore più o meno sensibile alla presenza di acqua. Durante la regolazione si possono avere due funzionamenti anomali estremi in presenza o meno di acqua: sempre disattivo (per risolvere aumentare sensibilità) o sempre attivo (per risolvere diminuire sensisibilità). L'attivazione è indicata dall'accensione del LED intervento.

    La sensibilità va regolata anche in rapporto del tipo di acqua da rilevare (quella piovana richiede più sensibilità minima rispetto a quella domestica data la sua purezza) e alla distanza piastrina sensore.

    • REGOLAZIONE TEMPO DISATTIVAZIONE INTERVENTO POST RILEVAMENTO

    Il sensore permette di avere una isteresi temporale dalla fine della rilevazione di acqua alla segnalazione tramite relè o uscita DC. Tramite il trimmer è possibile regolare tale tempo da 0 a 60 secondi circa, consentendo di evitare eccessive commutazioni in caso di acqua intermittente o rilevazione vicino alla soglia del sensore.

    Tale ritardo riguarda solo la disattivazione dell'uscita a fine rilevazione, per l'attivazione uscita essa avviene immediatamente alla prima rilevazione di acqua.



    AVVERTENZA

    La scheda principale e la piastrina di rilevazione devono essere collegate con un cavo normale ad una distanza massima inferiore al metro. Senza questo accorgimento, il sensore potrebbe non funzionare correttamente (sempre attivo).

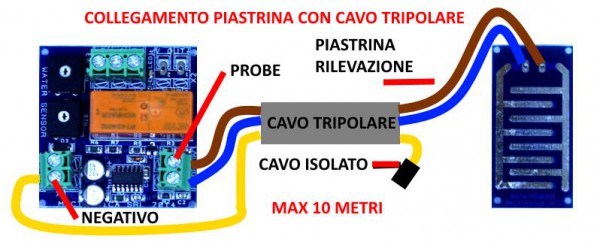

    Se tra scheda principale e piastrina di rilevazione è necessario un collegamento di distanza maggiore (fino a 10 metri) è necessario utilizzare un cavo tripolare a 3 fili, con 2 fili utilizzati per il collegamento della piastrina di rilevazione ai morsetti PROBE e il terzo cavo collegato al negativo (-) di alimentazione e lasciato scollegato lato piastrina rilevazione.

    Un cavo simile può anche essere realizzato utilizzando una cavo per reti ethernet a 4 coppie. Per il collegamento sono necessario solo due coppie. Lato scheda principale prendere i due fili bianchi delle due coppie e collegarli al negativo dell’alimentazione (POWER), mentre i restanti due fili colorati della coppia vanno posti rispettivamente ai due morsetti del PROBE. Lato scheda di rilevazione, nelle medesime coppie, i due bianchi vanno lasciati scollegati, mentre i due colorati vanno collegati rispettivamente ai due morsetti della piastrina di rilevazione.In alternativa può essere utilizzato un comune cavo tripolare con 2 cavi utilizzati per il collegamento della piastrina di rilevazione ai morsetti PROBE e il terzo cavo collegato al negativo (-) di alimentazione e lasciato scollegato lato piastrina rilevazione.

    CONSIGLI

    • Evitare l'utilizzo di alimentatori con negativo collegato a terra (impianto di terra) in caso di utilizzo all'aperto o recipienti non isolati. Questo accorgimento permette di evitare dispersioni della bassissima corrente di rilevazione della presenza di acqua. Senza questo accorgimento il sensore potrebbe non rilevare presenza di acqua.

    • In alcuni luoghi rari l'acqua piovana è talmente pulita da impurità che risulta essere quasi distillata (poco conduttiva). Questo richiede un aumento di sensibilità per la rilevazione. Nel caso in cui l'acqua piovana continui a non essere rilevata, sopratutto in caso di forte pioggia, si consiglia di porre sopra la piastrina alcuni sassolini, terra o una spugna in modo da rendere l'acqua meno pura e con più sali minerali rendendola più elettricamente conduttiva. L'accorgimento non è necessario con l'acqua comune da bere e di rubinetto.

    • In caso in cui avvengano delle attivazioni anomale con rugiada o nebbia è possibile diminuire la sensibilità o utilizzare l'accessorio del sensore “PIASTRINA RISCALDATA” visibile nella sezione accessori.

    IDEE DI UTILIZZO

    Sensore di pioggia: montare la piastrina di rilevazione inclinata di 45 gradi e collegarla al circuito logico posto in una scatola elettrica da muro stagna

    Sensore/allarme di allagamento: montare la piastrina di rilevazione in verticale a filo con il pavimento e collegarla al circuito logico posto in una scatola elettrica da muro stagna, oppure con le stesse modalità usare due puntali (ad esempio con viti) da collegare al posto della piastrina di rilevazione.

    Sensore di umidità del terreno: permette di segnalare ad un sistema di controllo o ad un impianto di irrigazione quando la terra delle piante o del giardino è secca e necessita di acqua. Infilando due puntali nel terreno (es. viti o chiodi) e variandone la distanza fino ad avere l'attivazione del circuito alla quantità di umidità del terreno prescelta.





    ACCESSORI OPZIONALI

    • Piastrina rilevazione pioggia riscaldata per sensori pioggia 12V con supporto




    Piastrina di rilevazione pioggia compatibile con tutti i sensori di pioggia che utilizzano la tecnologia di rilevazione conducibilità elettrica attraverso piastrina con contatti a pettine o ondulati. Grazie alla parte retrostante riscaldata essa è immune a umidità e a eventi atmosferici che non sia la sola pioggia garantendo a temperature superiori a 5°C le massime prestazioni e nessuna falsa rilevazione anche in zone a forte umidità. Fornito con supporto per installazione a muro o su tubo tramite fascette. Il riscaldatore da 0,6W interno necessità di alimentazione aggiuntiva 12V DC o AC minimo 60mA, vedere specifiche per altre tensioni ammesse.

  • Shield Arduino RS485 Interface permette di interfacciare una scheda Arduino con i dispositivi che utilizzando il BUS RS485, molto utilizzato a livello industriale per l'alta immunità ad interferenze e disturbi.

    Compatibile con Arduino e compatibili operanti a 5V o 3,3V. Dispone di selezione echo trasmissione e linee opzionali per attivazione terminazione e polarizzazione BUS.

    image 2

    image 4

    image 1

    reference

     SPECIFICHE

    •          Alimentazione: 3V e 5V (tramite scheda Arduino, con selezione forzata o automatica tramite IOREF)

    •          Consumo: 275mA (massimo)

    •          Segnali RS485: A, B e schermatura cavo (GND)

    •          Velocità massima: 2,5 Mbps

    •          Dispositivi supportati su stesso BUS: 32

    •          Lunghezza massima collegamento: 1200m

    •          Modalità comunicazione: HALF-DUPLEX

    •          Dip-switch per funzionalità RS485: terminazione BUS e polarizzazione BUS

    •          Pulsante utilizzabile nell’applicazione

    •          Led utilizzabile nell’applicazione

    •          Morsetto uscita alimentazione per dispositivi BUS con selezione VIN o tensione shield (3V,5V,IOREF vedere primo punto)

    •          Protezione da corto circuito su linea

    •          Temperatura operativa da 0°C a +70°C

    •          Compatibile con tutti gli Arduino e compatibili a 5V e 3,3V

    •          Possibilità di scegliere seriale hardware su PIN 0 RX e 1 TX, o software su PIN 6 RX e 7 TX

    •          100% Made in ITALY



    Prodotta direttamente da Mectronica STORE, effettuiamo un supporto diretto sul prodotto!

  • Esclusivi KIT per imparare la domotica open source basati su Raspberry PI, adatti per sperimentare lo sviluppo di soluzioni di automazione su una piattaforma open source preinstallata con applicativi Node-RED, Emoncms, OpenHAB, Mosquitto tramite una speciale versione Mectronica della distribuzione EmonPI.

  • La tecnologia NFC (acronimo di "Near Field Communication", ovvero "Comunicazione di prossimità") risulta essere una tecnologia sempre più presente nei moderni cellulari e smartphone.

    Per i pochi che non la conoscessero, la tecnologia NFC permette ad un comune cellulare dotato di apposita unità, di poter comunicare attraverso un protocollo software e hardware con altri dispositivi siano essi altri cellulari, dispositivi di pagamento elettronici o TAG; la caratteristica comune è che la comunicazione avviene a corto raggio (tipicamente massimo 2cm) e secondo protocolli definiti dallo standard NFC (e da quelli da cui si basa l'NFC stesso). In pratica per utilizzare l'NFC è sufficiente appoggiare il cellulare o smartphone al dispositivo NFC ready con cui comunicare (sia essi un POS per il pagamento elettronico, un TAG o un cellulare). Attualmente l'NFC per smartphone è supportato solo da alcuni cellulari Android, Windows Phone e Blackberry.

    In questo articolo non vogliamo descrivere l'uso di NFC con altri cellulari o con POS per il pagamento, ma l'utilizzo di NFC con i TAG, ovvero dei dispositivi di varia forma molto simili ad adesivi plastificati che permettono di memorizzare dati fruibili da tutti i dispositivi NFC e che si possono applicare sui vari oggetti.



Acquisto prodotti

Acquista su MECTRONICA STORE

Store MECTRONICA.it il nostro ecommerce

Acquista su Ebay

Il nostro negozio su eBay

Acquista su Amazon

Il nostro negozio su Amazon

CONTATTI

Mectronica srl
P.I./C.F. IT03122801206
Via Monari Sardè, 8
40010 Bentivoglio BO
Tel. e WhatsApp (+39) 0516641440
Fax (+39) 0518909107
E-mail: Questo indirizzo email è protetto dagli spambots. È necessario abilitare JavaScript per vederlo.
Web: www.mectronica.it

Percorso

SendCloud

Mectronica spedisce i prodotti attraverso Sendcloud

Sendcloud ti consente di conoscere in ogni momento lo stato della spedizione! Scopri su sendcloud.it

Mectronica contribusce al buon uso di Internet tramite AbuseIPDB
