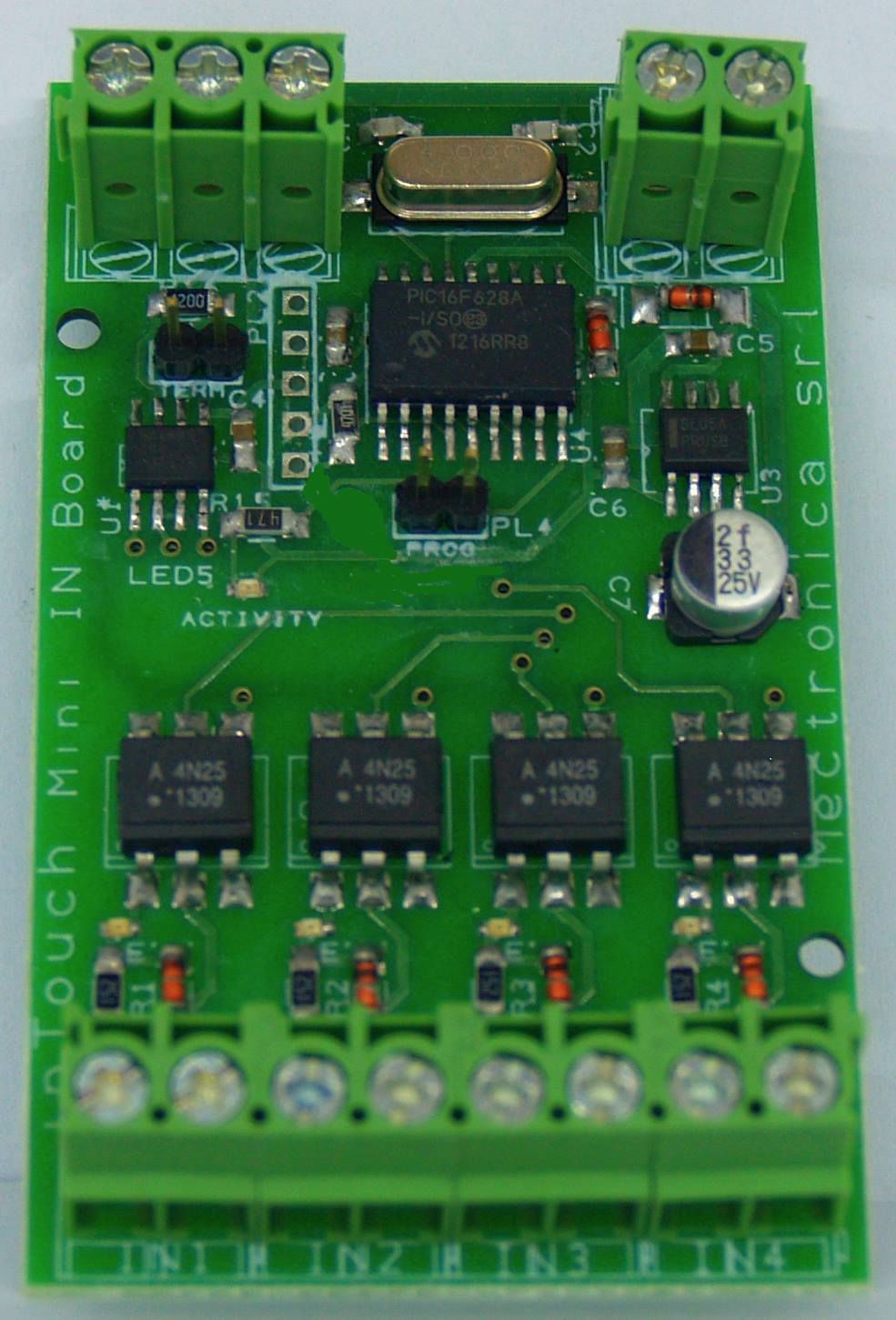

MB bus Mini IN Device - 4 input digitali 5-24V optoisolati

Il dispositivo MB Mini IN Device è un dispositivo elettronico che permette di controllare tramite un sistema PC o Embedded 4 linee elettriche digitali da 5VDC a 24VDC per ogni dispositivo tramite foto accoppiatori che garantiscono l’isolamento galvanico tra il dispositivo e le linee da controllare. Gli ingressi sono di tipo digitale e quando la tensione su un ingesso è nulla la scheda lo considera come stato “0”, mentre se vi è una tensione da 5 a 24VDC considera l’ingresso come in stato “1”.

Il dispositivo è progettato per essere installato in una rete RS485 permettendo l’installazione del dispositivo insieme ad altri 30 dispositivi della stessa famiglia MB, potendo creare un potente sistema di automazione domestica o industriale.

Il dispositivo oltre alle funzionalità di lettura dello stato degli ingressi dietro richiesta del dispositivo di controllo dispone di una funzione ausiliaria denominata “Registri HL” che permette di registrare brevi variazioni dello stato degli ingressi anche se il dispositivo di controllo non interroga il dispositivo nel momento della variazione, tale funzione è molto utile nei sistemi di allarme o con durata temporale dei segnali bassi.
Ogni ingresso ha un led di indicazione stato che indica se l’ingresso è in tensione o se non vi è tensione.

SPECIFICHE TECNICHE

  • Alimentazione da 12 a 20VDC
  • Assorbimento MAX 10mA
  • MB bus compatibile (fino a 32 dispositivi sullo stesso bus)
  • 4 ingressi a foto accoppiatore con isolamento galvanico fino a 5000V
  • Funzione “Registri HL” per memorizzare variazione stato ingressi senza interrogazione dispositivo di controllo
  • Valore Registri HL memorizzati anche a seguito di interruzione alimentazione
  • Indirizzamento dispositivo modificabile
  • Terminazione linea inclusa
  • Led attivazione ingressi
  • Led stato attività dispositivo
  • Ingressi interrogabili dal dispositivo di controllo
  • Protezione contro inversione polarità ingressi
  • Supporto barra DIN opzionale a richiesta
