Molte persone stanno valutando l'accumulo di energia del proprio impianto fotovoltaico per poter autoconsumare la maggior quantità di energia possibile prodotta dal proprio impianto fotovoltaico. Oggi molti produttori come ad esempio TESLA stanno proponendo soluzione per lo stoccaggio di energia in ambito domestico e di piccole attività. In questo caso vederemo come abbiamo attuato un sistema di monitoraggio completo basato sul nostro portale emoncms.eu e il nostro KIT Domotico DomoRPI per creare in modo economico e veloce un affidabile sistema di registrazione e monitoraggio del funzionamento di un impianto fotovoltaico con accumulo TESLA Powerwall 2.

Il sistema sfrutta le potenzialità delle API di accesso fornite da TESLA per il Powerwall che grazie al suo Gateway Linux Based permette una facile interrogazione tramite richieste GET HTTP, questo viene incluso in tutte le installazioni TESLA (anche la vostra se avete un Powerwall) come nel caso del nostro cliente. Non resta da parte nostra che prendere tali dati ed elaborarli con i nostri prodotti.

Abbiamo quindi dotato il cliente di un account gratuito e senza costi di abbonamento su emoncms.eu e fornito l'unità DomoRPI per consentire l'interrogazione del Gateway TESLA Powerwall e l'attuazione dell'invio dati continuo su emoncms.eu. Inoltre, su richiesta del cliente, abbiamo inserito nell'impianto degli appositi interruttori WiFi Sonoff con nostro Firmware personalizzato che consentono l'attivazione tramite regole dei dispositivi domestici nel caso la batteria si carichi completamente e inizi a immettere energia in rete. Tutto il sistema è stato dato chiavi in mano e funzionante al cliente.

DomoRPI

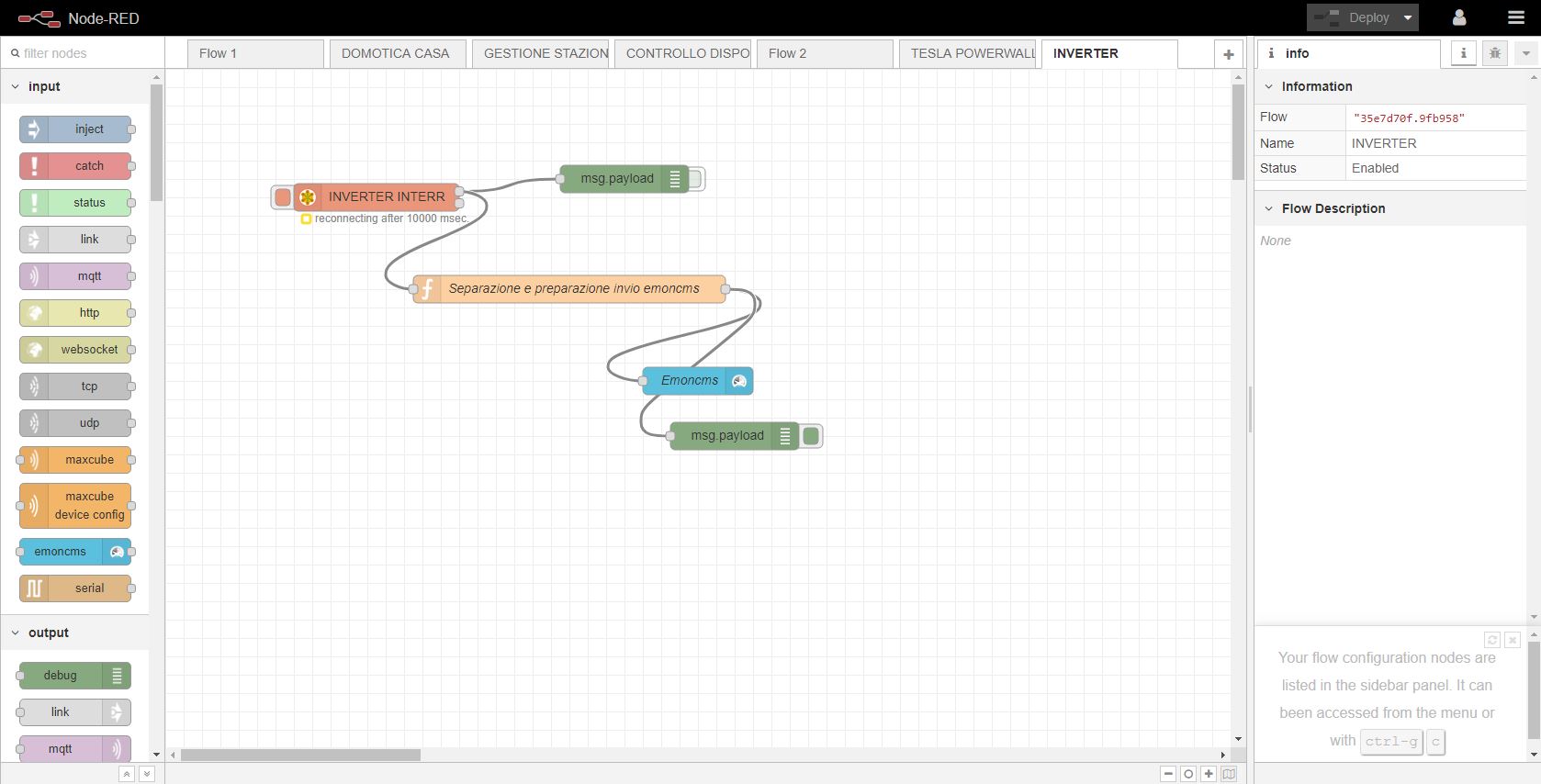

Node2

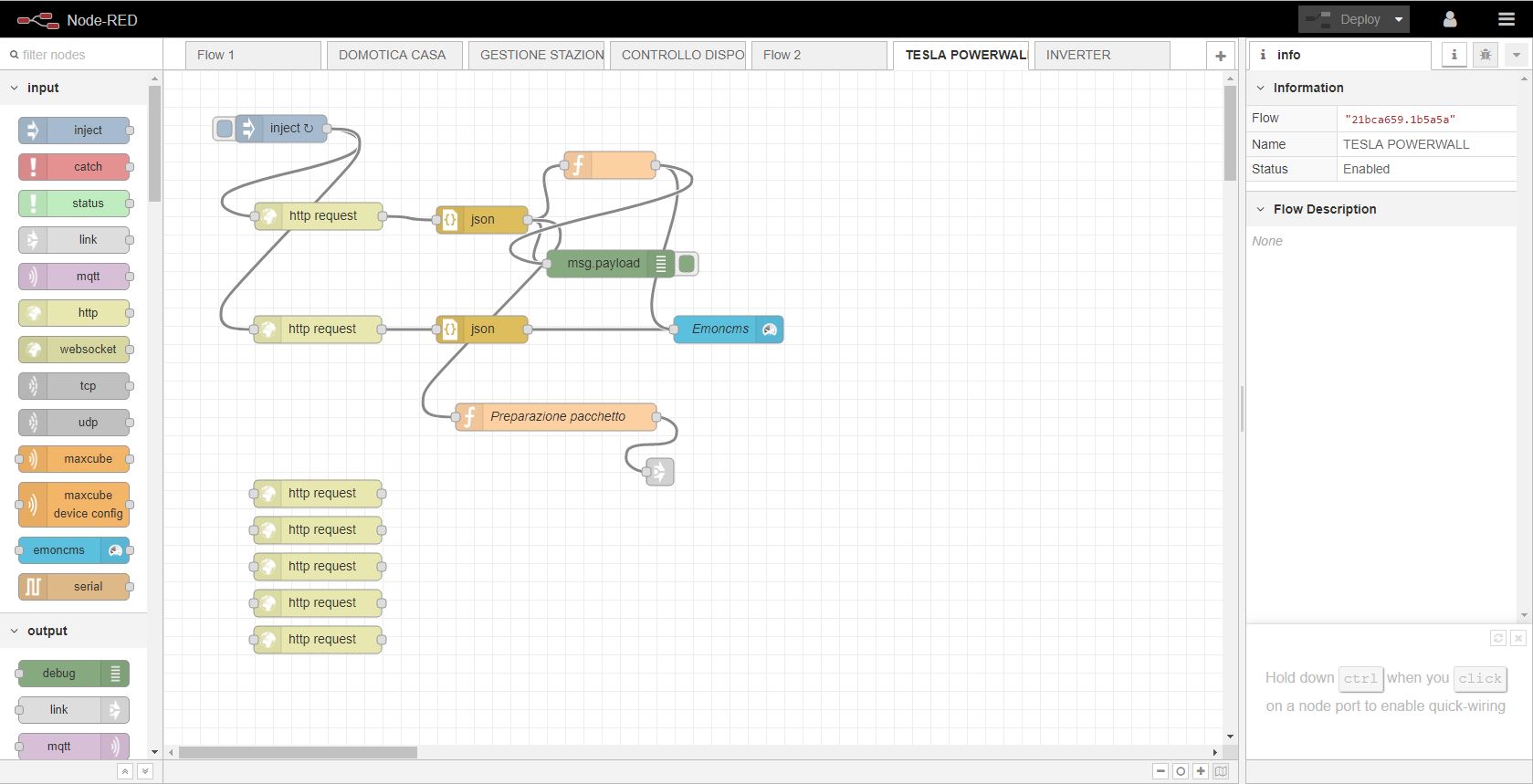

Grazie al nostro sistema DomoRPI e il sistema operativo fornito con Node-RED abbiamo predisposto l'interrgoazione del sistema Tesla e le regole di attviazione per gli interruttori WiFI Sonoff, tutto a livello grafico e in poco tempo grazie alla programmazione di Node-RED. Infine viene predispoto l'invio su Emoncms.eu per la registrazione e consultazione grafica.

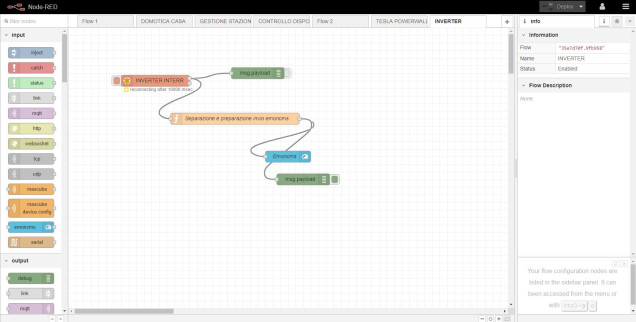

Su richiesta esplicita del cliente è stato poi necessario integrare ai dati forniti dalla Tesla PowerWall i dati letti dall'inverter in RS485 tramite una chiavetta USB allegata al sistema DomoRPI. Con il sistema Node-RED vengono fatte le interrogazioni ModBUS e l'invio dei dati. Vengono inclusi gli stati di allarme dell'inverter, le produzioni delle singole stringhe e i dati di lavoro dell'inverter. Su DomoRPI sono stati implementati anche allarmi email e noitifche push in caso di non funzionamento della Batteria TESLA o di qualche anomalia dell'inverter con la lettura del FAULT relativo.

emoncms.eu

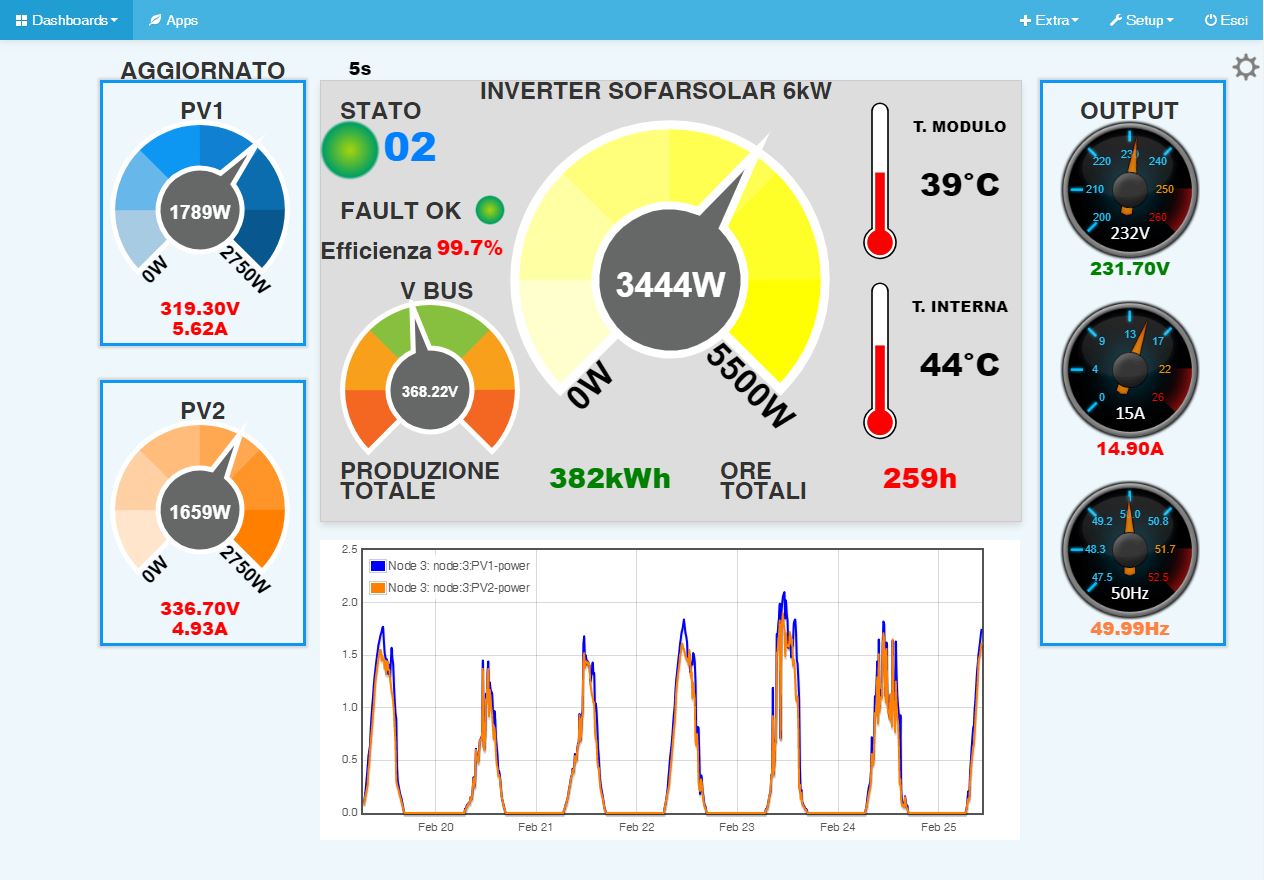

inverter2502

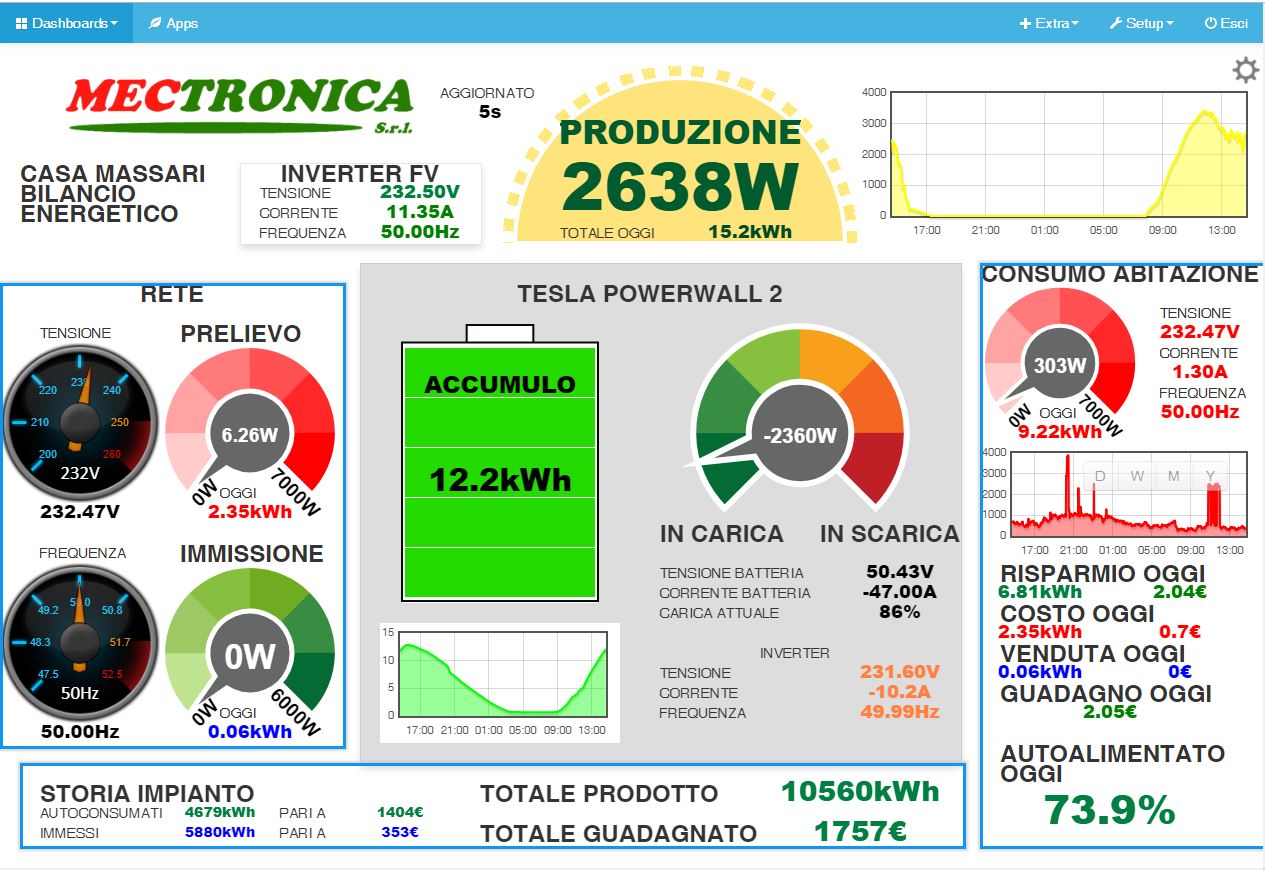

Su emoncms.eu abbiamo predisposto la registrazione dei dati e tutte le eleaborazioni necessarie, completando talvolta anche i dati forniti con calcoli matematici real time. Abbiamo infine creato i seguenti cruscotti con il quale il cliente può consultare in ogni momento lo stato attuale e lo storico di funzionamento dell'impianto. In particolare:

  • Risparmio ottenuto dall'autoconsumo dell'energia
  • Guadagno ottenuto dall'impianto nel complessivo
  • Dati di rete e di produzione con grandezze elettriche tensione, corrente, potenza attiva
  • Valori delle singole stringhe fotovotaiche
  • Tensioni e correnti interne all'inverter di produzione
  • kWh e W di produzione, accumulo e consumo con prelievo e immissione

Materiale utilizzato

Di seguito trovate i prodotti utilizzati per questo caso. A qusti prodotti abbiamo aggiunto la nostra predisposizione di tutto il materiale per fornire al cliente un sistema pronto all'uso e funzionante. Se hai un impianto fotovoltaico magari anche con accumulo e vuoi monitorarlo con Allarmi, Registrazioni dati e realizzazione di cruscotti di monitoraggio puoi contattarci.  Abbiamo anche partner che si occupano della modifica e/o integrazione di impianti fotovoltaici anche con accumulo TESLA.

KIT domotica DomoPI Raspberry PI 3 1 GB RAM, USB, micro SD, HDMI, WiFi, BT, LAN

 KIT domotica DomoRPI Raspberry PI 3 1 GB RAM, USB, micro SD, HDMI, WiFi, BT, LAN

Per elaborazione dati, attuazioni domotiche, lettura dati inverter via RS485 e invio dati a emoncms.eu

 Convertitore USB RS485 auto alimentato con commutazione automatica

Utilizzato per la lettura dati Inverter produzione su RS485 con protocollo ModBUS tramite Node-RED

 Tesla3

Portale registrazione dati gratuito emoncms.eu

Permette la registrazione dati e la visualizzazione su cruscotto

Vuoi realizzare un sistema di monitoraggio per un impianto tecnologico come ad esempio un impianto fotovoltaico come in questo caso? Contattaci! Ti forniremo un preventivo per la fornitura completa del sistema!
