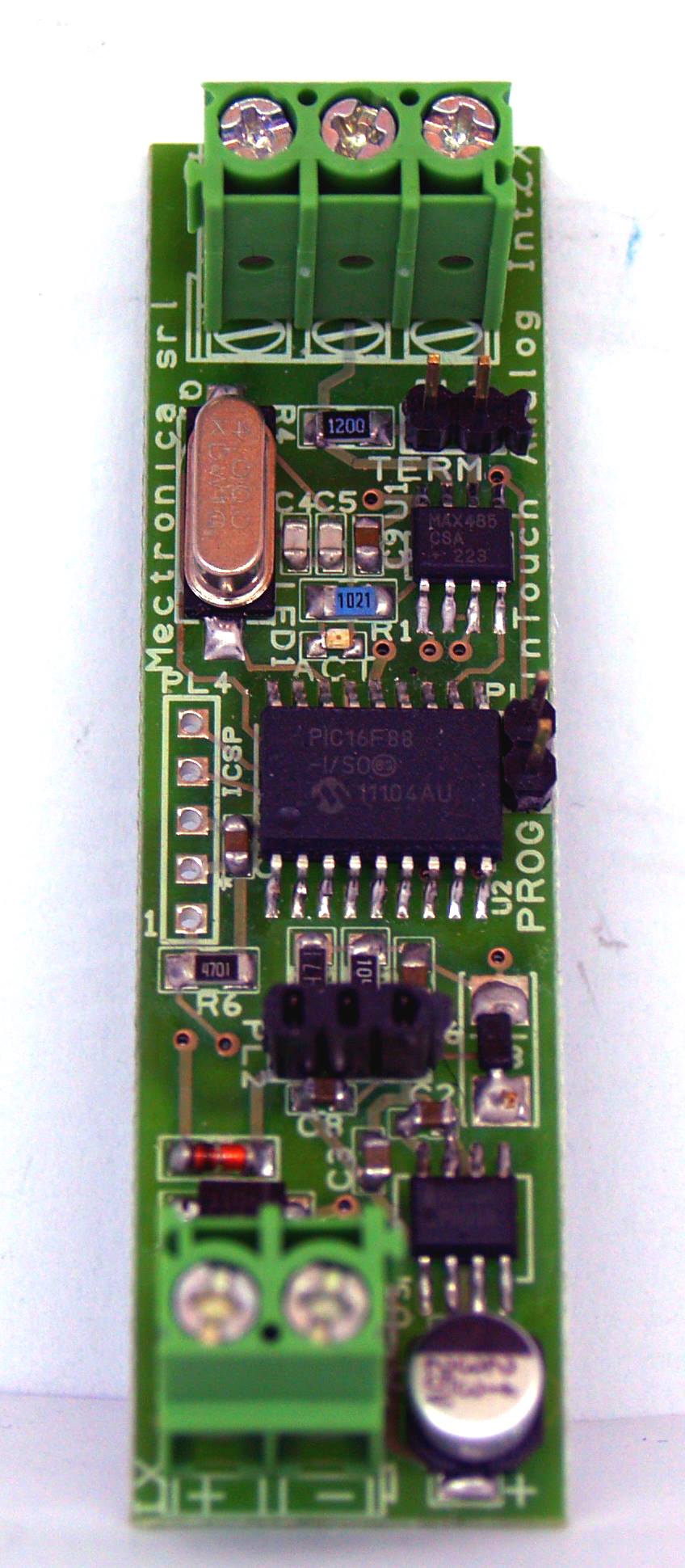

MB bus Analog IN Device - input analogico 0-5V risoluzione 10bit



Il dispositivo MB Analog IN Device è un dispositivo elettronico che permette di controllare tramite un sistema PC o Embedded una tensione analogica da 0 a 5V generata da dispositivi esterni analogici quali sensori di vario genere o controlli manuali. Per la misurazione della tensione viene utilizzato un convertitore ADC (analogico – digitale) a 10 bit che suddivide il range di tensione 0 – 5V in 1024 valori rilevabili dal dispositivo attraverso un valore numerico rappresentate la tensione da 0 a 1023.
Il dispositivo è composto da una logica avente un connettore che altre al segnale di input analogico mette a disposizione una tensione di 5V (MAX 500mA) e una massa (GND) per poter collegare apparati di amplificazione o condizionamento del segnale direttamente sul
dispositivo per il collegamento del dispositivo analogico prescelto.
L’ingesso del convertitore analogico è protetto da sovratensioni, tensioni inverse e dispone di filtro antidisturbo per garantire sempre una perfetta misurazione della grandezza in misura.
La conversione avviene istantaneamente alla richiesta del dispositivo di controllo. Altresì è possibile effettuare una conversione su più sensori con un unico comando in broadcast con il controllo di correttezza della conversione.
Il dispositivo è progettato per essere installato in una rete RS485 permettendo l’installazione del dispositivo insieme ad altri 30 dispositivi della stessa famiglia MB, potendo creare un potente sistema di automazione domestica o industriale.

SPECIFICHE TECNICHE



  • Alimentazione da 8 a 20VDC
  • Assorbimento standard 10mA
  • MB bus compatibile (fino a 32 dispositivi sullo stesso bus)
  • Tensione di ingresso analogico da 0 a 5 Volt DC
  • Protezione sovratensione, tensioni inverse
  • Filtro antidisturbo
  • Risoluzione conversione ADC 10 bit (1024 valori)
  • Conversione immediata a comando
  • Indirizzamento dispositivo modificabile
  • Terminazione linea inclusa
  • Led stato attività dispositivo
  • Temperatura operativa logica da 0°C a +70°C
  • Supporto barra DIN opzionale a richiesta
  • Dimensione 45x20x18mm, peso 50g
